Оптический нивелир RGK N-05

Оптический нивелир RGK N-05

Высокоточный оптический нивелир RGK N-05 обеспечивает измерение превышений с погрешностью не более 0,5 мм/км двойного хода при совместном использовании с инварной рейкой, позволяя выполнять нивелирование I и II классов в соответствии с требованиями ГКИНП-03-010-03. Прибор может применяться в ходе выполнения работ по актуализации и расширению государственных нивелирных сетей, для обеспечения производственного контроля при изготовлении и монтаже промышленного, технологического и прочего крупноразмерного оборудования и конструкций, отслеживания просадок и деформаций по ГОСТ 24846 и решения других прецизионных задач.

Преимущества

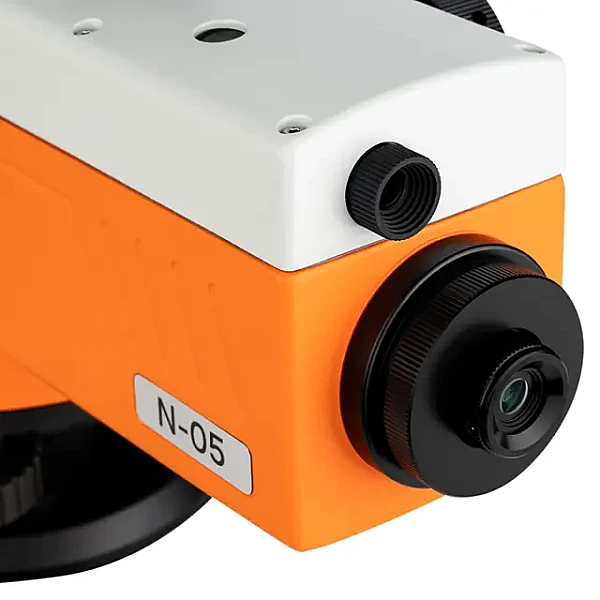

Светосильная оптика с прямым изображением, 44-кратным увеличением и объективом с апертурой 54 мм дает возможность точно наводиться на удаленные точки, безошибочно распознавая разметку шкалы рейки, даже в условиях пониженной освещенности.

Двухосевой компенсатор, обеспечивающий само-установку визирной оси инструмента в горизонтальное положение, компенсируя неточность выравнивания измерителя, снабжен магнитным демпфером, который гасит колебания системы, ускоряя приведение высокоточного нивелира в рабочее положение.

Микрометрическое приспособление регулирует наклон плоскопараллельной пластины в зрительной системе, изменяя направление линии визирования до совмещения клинового биссектора со штрихами разметки в поле зрения трубы оптического нивелира, что позволяет считывать показания с разрешением до 0,05 мм при цене деления шкалы рейки 5 мм.

Особенности

Разработанный для эксплуатации в полевых условиях, высокоточный оптический нивелир RGK N-05 соответствует категории пыле-влагозащиты IP54. Благодаря реализации оригинальных конструкционных решений температурные колебания окружающего воздуха не оказывают влияния на погрешность измерителя. В корпусе предусмотрена улучшенная теплоизоляция, а в зрительной системе применены элементы, компенсирующие смещение деталей вследствие неоднородности теплового расширения металла и стекла.

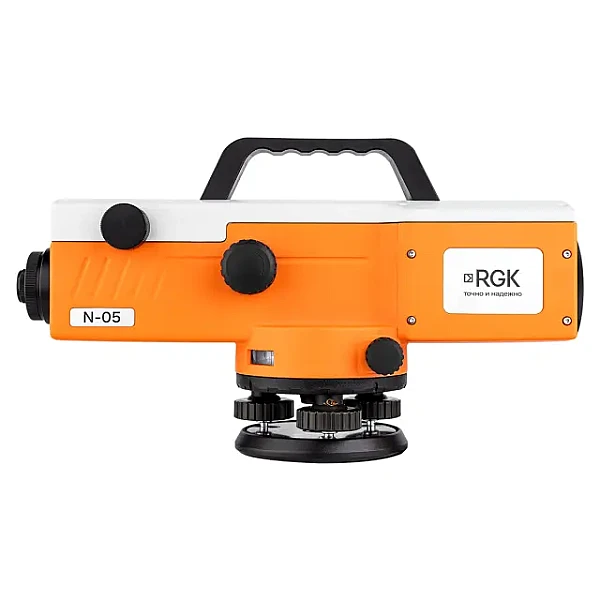

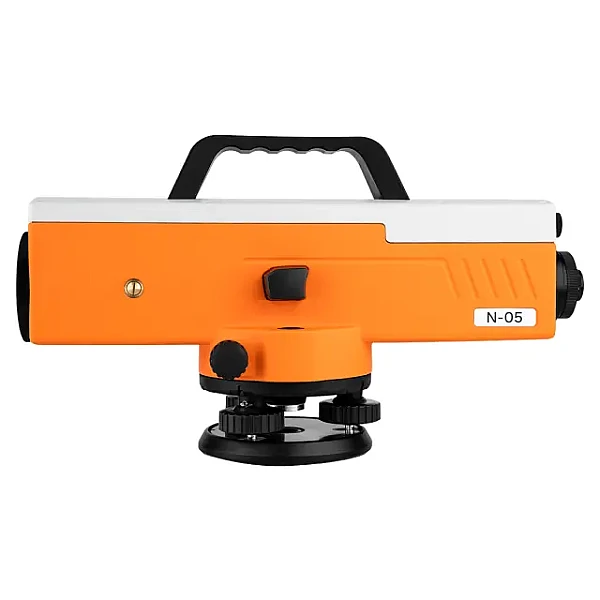

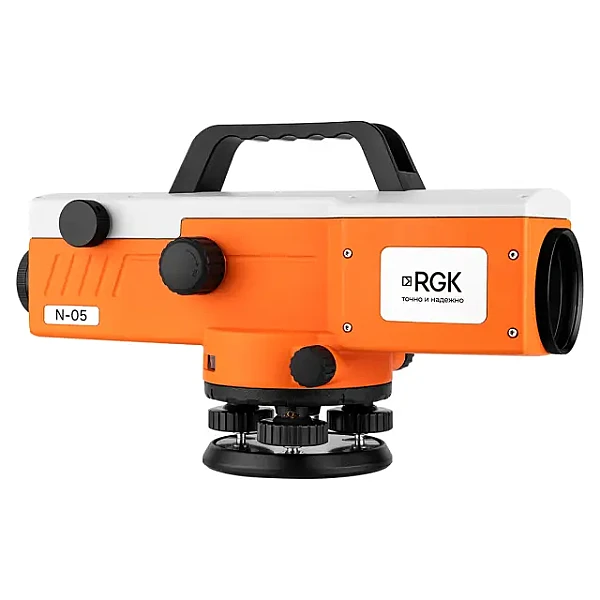

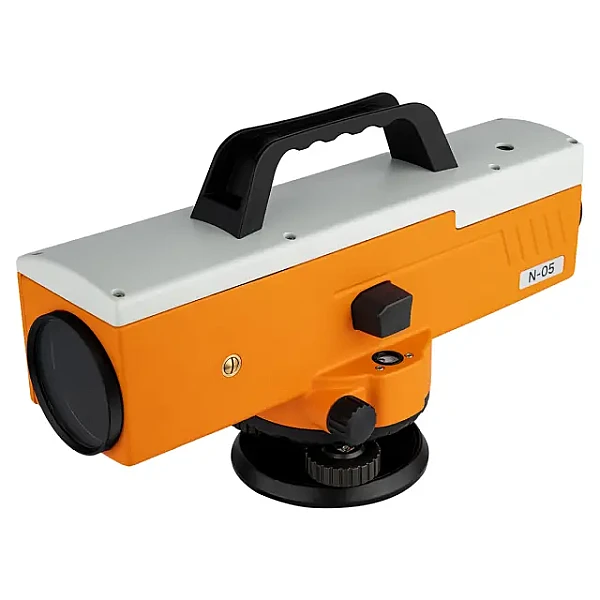

Яркая расцветка в контрастных цветах делает высокоточный оптический нивелир RGK N-05 хорошо заметным, что минимизирует риск его случайного повреждения. Светлое покрытие верхней части корпуса способствует меньшему нагреву поверхности измерителя на ярком солнце. Для комфортной переноски изделия в пределах рабочей площадки и установки на штатив служит продольная ручка, закрепленная на верхней части корпуса. Отдельная кнопка позволяет контролировать работоспособность и исправность компенсатора, не допуская получения недостоверных показаний из-за эффекта "залипания".
